南京港华燃气打造一张图One Map平台

2022 年 6 月，国务院办公厅印发《城市燃气管道等老化更新改造实施方案（2022—2025年）》，实施方案要求推进城市管网的数字化、网络化、智能化建设，加强管道和设施运维养护，提升城市生命线的安全运营能力。为了确保城市燃气管线安全运行，需要提高燃气风险监测预警能力。南京港华燃气有限公司近年来不断完善各类信息化管理手段，生产经营数据日益增多，但数据资源分散、缺乏集成整合与共享，很多种类的业务数据依然采用“文字和统计图表”这一单一展示形式 ；跨部门、跨业务的数据协同应用水平不足，各个系统很难“低人力成本、快速实现、高度融合”的调用 GIS 数据来实现“基于地图的展示与分析”这一迫切需求。

南京港华燃气生产运营一张图 One Map 平台解决了企业现有痛点，实现了一张图以 GIS 地理信息为主导体系，通过物联网采集设备提供前端数据，以地图对象为核心，集成全业务场景下客户、人员、SCADA、车辆、施工、隐患等应用系统业务数据，为访问者提供了一个完整的全业务地图视窗。平台通过海量数据的多专题分析，对系统数据进行充分展示。建立生产、运营与服务的智慧系统，实现一站式的数据集成与可视化分析，帮助企业快速理清核心运营指标，为管理者统筹决策提供支撑，提高南京港华燃气生产运营管理效率和决策能力，推动企业从数字化迈向智慧化。

生产运营一张图 One Map 平台以 GIS 地理信息系统为支撑，实现异构应用数据的空间集成展示，基于“一张图”完整地、详尽地展现城市燃气整体信息，包括城市街区、建筑物、机动目标、管线设施等城市基础信息，在此基础上，分层叠加管网上的各类物联网传感器实时监测数据、各类巡检安检运维人员实时位置数据、视频监测点数据、重点用户位置信息、燃气工程位置信息、第三方施工监护点位置信息、漏气位置信息、占压位置信息、各类专题服务等，达到国内先进水平。

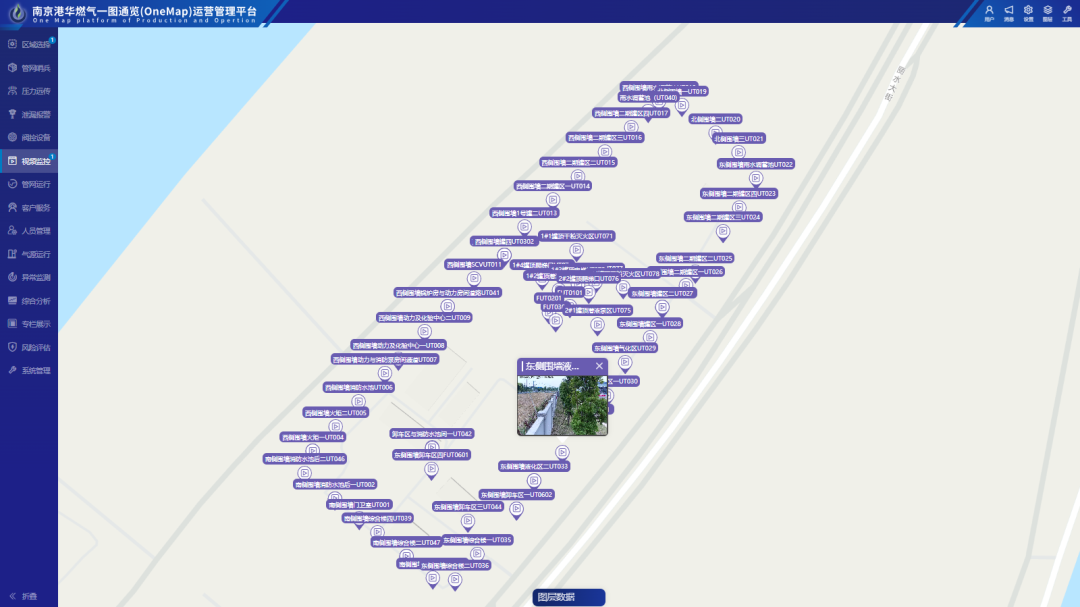

1. 场站视频监控 ：对各类场站与阀室的视频监控点位进行精准坐标测绘与采集，实现监控设备的空间化。实现基于监控设备名称的空间查询，另外可以与卫星影像进行叠加分析，分析出各类场站设备与视频监控点位的位置关系。有效地提高了场站的日常监测与管理（如图 1）。

图1 视频监控

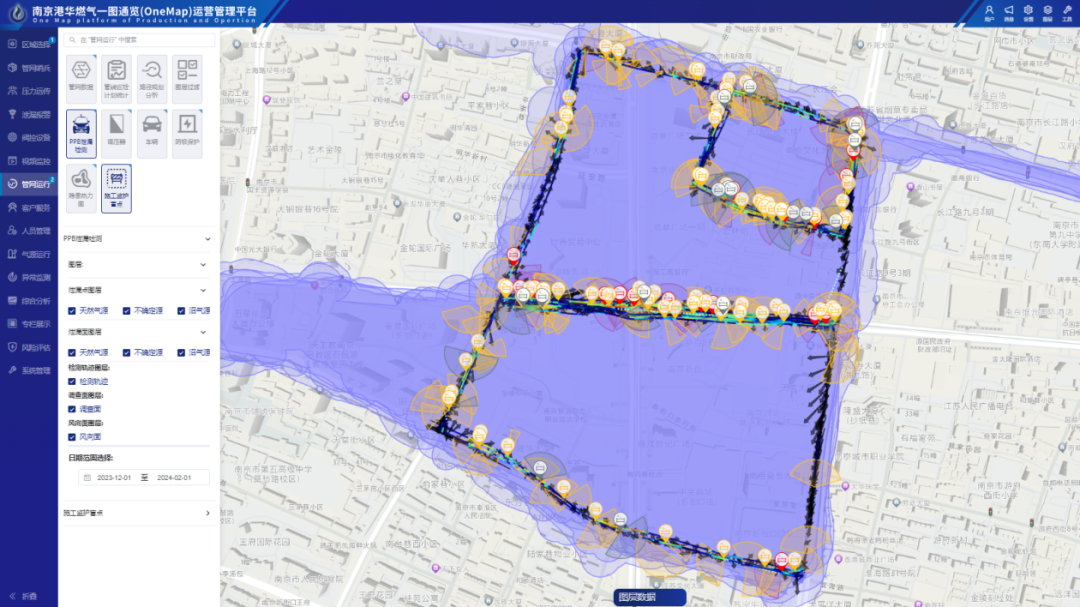

2.PPB 级燃气泄漏检测 ：激光巡检车对燃气管网按照周期进行高精度（PPB 级）泄漏监测，采集泄漏点与泄漏面，提高了燃气泄漏监测精度，及时地发现燃气管道隐患，降低事故风险，保障了管线设施的安全运行（如图 2）。

图2 PPB级燃气泄漏检测

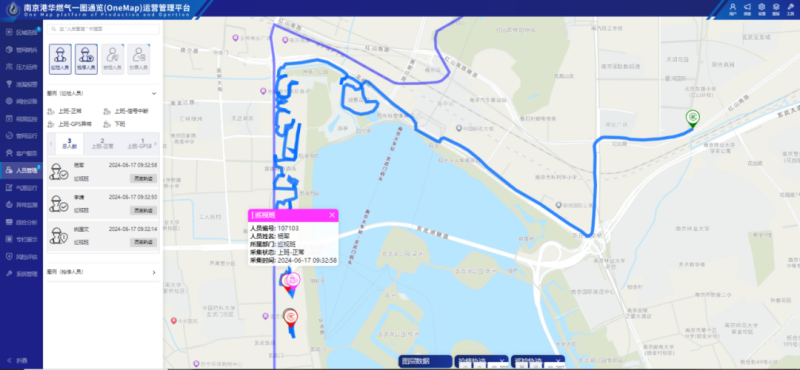

3. 人员管理 ：管理端可以方便地监控巡检人员与抢修人员的实时位置信息，此外，还可以实现巡检人员与抢修人员的历史轨迹查询，为巡检管理提供了有效的数据支撑，提高了巡检管理水平（如图 3）。

图3 人员管理

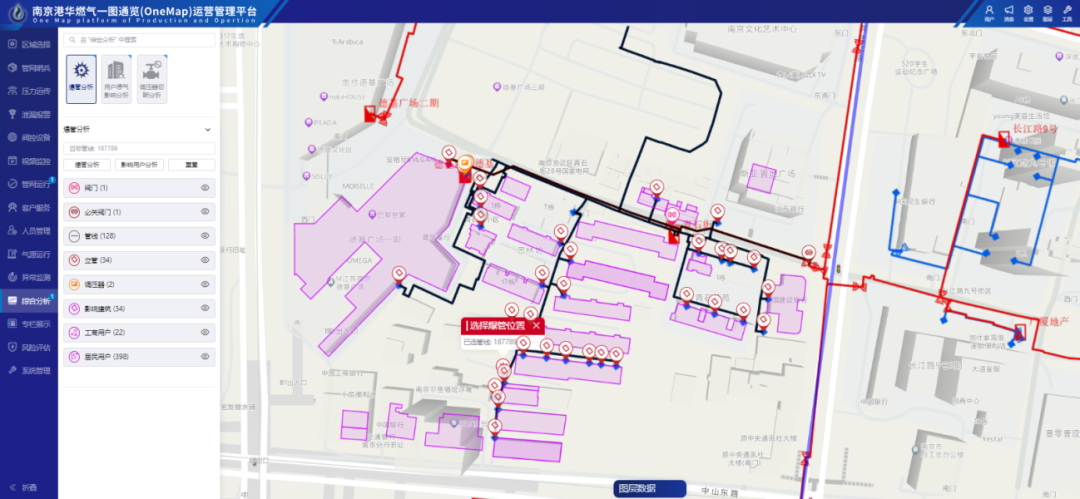

4. 爆管分析 ：对发生漏气的燃气管道进行爆管分析，精确地分析出影响的阀门、调压器、立管、管线、建筑物、工商用户、居民用户，从而提升快速关阀与抢修的效率，减少直接和间接损失（如图 4）。

图4 爆管分析

5. 智能监测 ：包含四类智能监测设备 ：管网哨兵、阀控设备、用户端燃气泄漏报警、压力远传设备。管网哨兵主要对位移和泄漏进行监测，对天然气泄漏进行 24 小时实时监测，一旦管道发生泄漏、位移或管道周围有第三方施工破坏，感知设备能及时发布报警预警信息。阀门智能化改造即加装远程控制阀门，万一出现燃气泄漏、管线被挖断等情况，可以远程关闭阀门，紧急切断气源。燃气泄漏监测装置安装在用户端，一旦有泄漏情况发生，实时发送报警相关消息。压力远传设备可以监测调压器的压力和过滤器的压差，其中的智能监测设施有预警和远程操作功能。

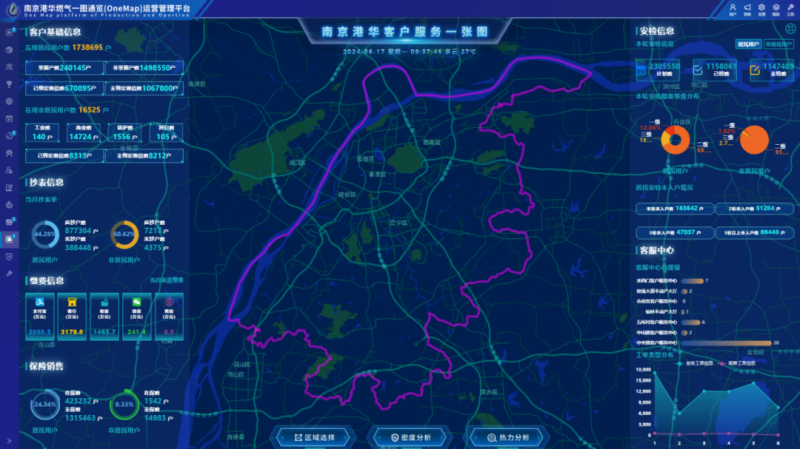

6. 客户服务一张图 ：客户服务一张图可视化展示内容包括 ：信息展示内容包括客户基础信息、抄表信息、缴费信息、保险销售、安检信息、客服中心等信息展示 ；分析展示内容包括区域选择，密度分析，热力分析等分析展示内容。通过一张图的形式实现管网运行的统一查询与管理（如图 5）。

图5 客户服务一张图

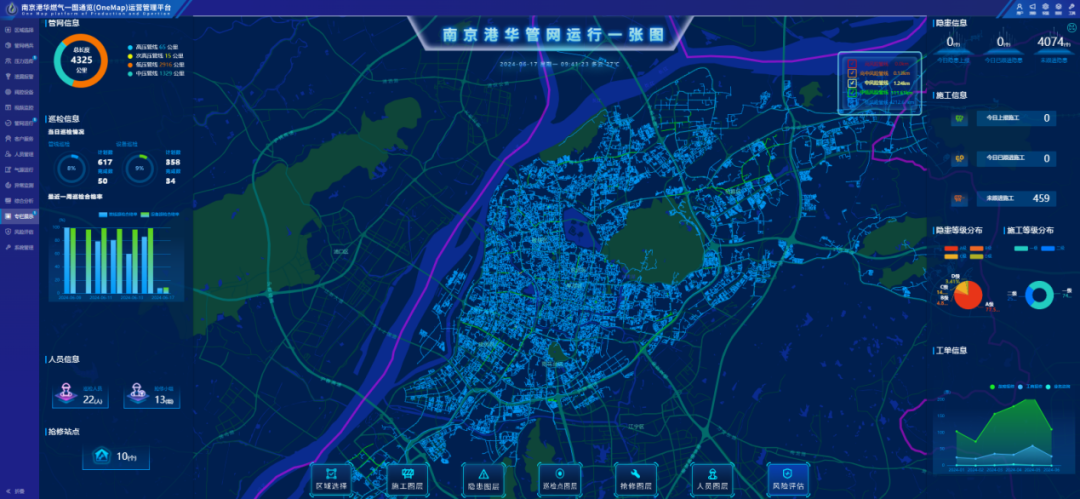

7. 管网运行一张图 ：客户服务一张图可视化展示内容包括 ：管网统计信息、巡检完成率信息、人员信息、抢修站信息、隐患信息、施工信息、工单信息、抢修信息、管网风险评估信息。通过一张图的形式实现管网运行的统一查询与管理（如图 6）。

图6 管网运行一张图

8. 管网风险评估系统 ：采集管道本体属性和业务动态属性作为风险因素，对各类风险因素设置对应的权重以及分值，构建动态可伸缩、可扩展的风险评估模型。按一定周期对管线根据风险评估模型进行风险评估的自动计算，计算得出每段管线的风险分值以及对应的风险等级（A、B、C、D、E)，根据风险等级设置不同颜色进行地图可视化展示。管网风险评估结果可以为老旧管线的改造计划提供决策依据 ；为日常巡线工作提供巡线管理依据，包括高风险管段提高巡线频次，合理调配巡线资源等。

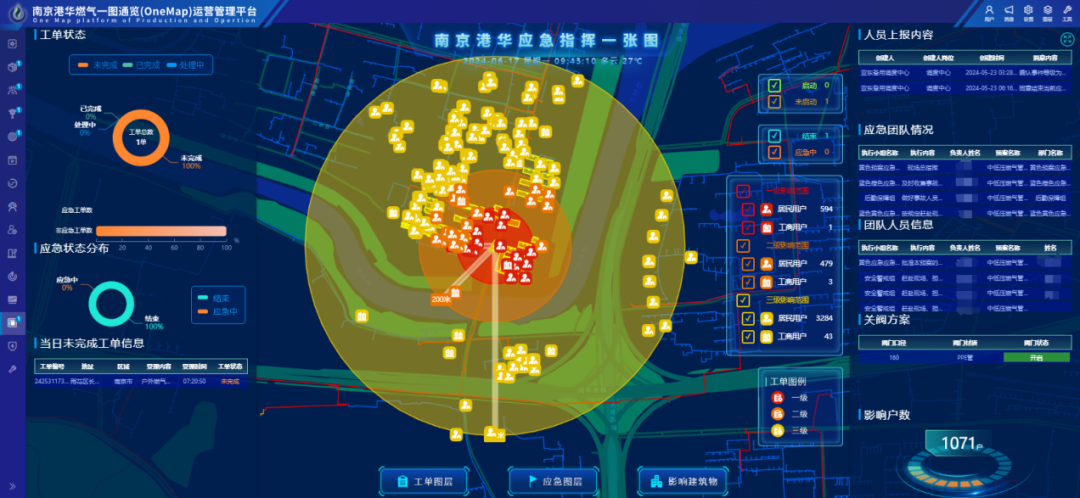

9. 应急指挥一张图 ：可视化展示内容包括 ：工单状态统计、应急状态统计、未完成工单信息、人员上报内容、应急团队情况、关阀方案、影响户数、应急图层、影响建筑物图层、影响范围图层。通过一张图的形式实现管网运行的统一查询与管理（如图 7）。

图7 应急指挥一张图

10. 户室可视化 ：将客户信息实现位置化、空间化，建立客户 GIS。通过三维户室信息直观地表达用户的空间分布。叠合用户的相关业务信息，如安检信息、安检隐患信息，实现客户服务业务信息的空间表达，为客户管理与决策提供支撑。

南京港华燃气生产运营一张图 One Map 平台项目以其行业引领性、技术先进性、应用创新性、行业普适性、智慧智能化等多方面的优势，为城市燃气行业提供了全方位的解决方案。它的成功应用不仅提升了燃气企业的管理水平和运营效率，而且对于推动整个行业的技术进步和产业升级具有重要的示范作用。随着智慧城市建设的不断深入，其应用前景将更加广阔，将为城市燃气行业的可持续发展提供有力支持。此外，系统的建设和应用也为其他行业的信息化建设提供了宝贵的经验和借鉴，对于促进城市基础设施的智能化和安全性提升具有深远的意义。

（作者：叶芸、周柏杨，南京港华燃气有限公司。全文刊载于《中国建设信息化》总第216期。）

摘自　中国建设信息化公众号　2024.11.05
